En una operación industrial, la disponibilidad de energía eléctrica determina directamente la continuidad productiva. Una interrupción causada por fallas en la subestación puede detener líneas completas de producción, generar pérdidas económicas significativas y comprometer la seguridad del personal y de los activos eléctricos. La subestación eléctrica industrial constituye el punto neurálgico donde se recibe, transforma y distribuye la energía hacia todos los procesos de una planta.
Por esta razón, su diseño, construcción y operación deben responder no solo a criterios técnicos, sino también al cumplimiento estricto del Reglamento Técnico de Instalaciones Eléctricas (RETIE) y las normas aplicables en Colombia. Una subestación correctamente concebida no solo energiza una instalación. Garantiza confiabilidad, seguridad y capacidad de crecimiento operativo.
¿Qué Es una Subestación Eléctrica Industrial?
Una subestación eléctrica industrial es la instalación encargada de recibir energía en media tensión, proteger el sistema eléctrico, realizar medición energética y transformar la tensión a niveles adecuados para el consumo interno. En entornos industriales colombianos, los niveles de operación más comunes se distribuyen de la siguiente manera:
| Nivel Eléctrico | Tensiones Comunes | Aplicación |
| Media tensión (MT) | 34,5 kV / 13,2 kV / 11,4 kV | Recepción desde operador de red |
| Baja tensión (BT) | 440 V / 220 V / 208 V | Alimentación de procesos y equipos |
La selección del nivel depende de la potencia instalada, el tipo de carga y el esquema de distribución eléctrica de la planta.
Importancia Operativa de una Subestación Bien Diseñada
Desde la perspectiva técnica y gerencial, la subestación eléctrica impacta directamente la estabilidad del negocio. Un diseño adecuado permite reducir riesgos eléctricos y evitar interrupciones que afectan la productividad. Una subestación correctamente dimensionada contribuye a:
- Garantizar continuidad operativa y minimizar paradas no programadas.
- Proteger equipos críticos como motores, variadores y sistemas electrónicos.
- Reducir riesgos eléctricos para el personal operativo.
- Cumplir exigencias regulatorias nacionales.
- Optimizar costos asociados a fallas o pérdidas de producción.
Por el contrario, errores de diseño suelen manifestarse años después en forma de fallas recurrentes o limitaciones de expansión.
Tipos de Subestaciones Industriales Más Utilizadas
La selección del tipo de subestación depende de condiciones operativas, espacio disponible y criticidad del proceso productivo.
Subestaciones Interiores (Indoor)
Se ubican dentro de cuartos eléctricos dedicados, ofreciendo mayor control ambiental y seguridad operativa. Son comunes en industrias con procesos sensibles o alta automatización.
Subestaciones Exteriores (Outdoor)
Instaladas al aire libre, permiten manejar mayores potencias y facilitan ampliaciones futuras. Requieren diseño adecuado frente a humedad, contaminación y corrosión ambiental.
Subestaciones Compactas Tipo Pedestal
Integran media y baja tensión en un solo conjunto encapsulado. Su diseño compacto reduce tiempos de instalación y mejora condiciones de seguridad, siendo ampliamente utilizadas en parques industriales y complejos productivos.
Normatividad Aplicable a Subestaciones Industriales en Colombia
El desarrollo de subestaciones eléctricas industriales debe cumplir un marco normativo que garantiza seguridad eléctrica y confiabilidad operativa. A continuación, se resumen las principales referencias regulatorias:
| Norma | Alcance | Aplicación |
| RETIE | Reglamento obligatorio de seguridad eléctrica | Diseño, construcción y certificación |
| NTC 2050 | Código Eléctrico Colombiano | Instalaciones en baja tensión asociadas |
| Operador de Red | Condiciones técnicas de conexión | Energización y operación |
| Normas IEC | Estándares internacionales | Equipos y protecciones |
El cumplimiento normativo inicia desde la ingeniería de detalle y se mantiene hasta la puesta en servicio de la instalación.
Componentes Críticos de una Subestación Industrial
Una subestación industrial está compuesta por elementos cuya correcta selección define la confiabilidad del sistema eléctrico.

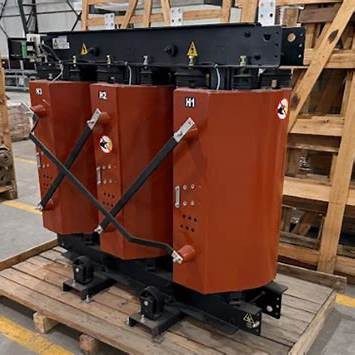

Transformador de Potencia
Es el encargado de reducir la tensión de media a baja tensión. Su dimensionamiento debe considerar demanda real, arranques de motores y crecimiento futuro para evitar sobrecargas y envejecimiento prematuro.
Equipos de Media Tensión
Incluyen interruptores, celdas, seccionadores y sistemas de protección. Su función principal es aislar fallas sin comprometer la operación completa de la planta.
Sistema de Puesta a Tierra
La puesta a tierra es uno de los elementos más críticos desde el punto de vista de seguridad eléctrica. Un sistema deficiente puede provocar:
- Riesgos de electrocución
- Daños en equipos electrónicos
- Disparos intempestivos de protecciones
- Incumplimiento del RETIE
Protección Contra Sobretensiones
Estos sistemas protegen la infraestructura frente a maniobras eléctricas y eventos transitorios provenientes de la red o descargas atmosféricas.
Criterios Técnicos Clave en el Diseño de Subestaciones
La experiencia en proyectos industriales demuestra que la confiabilidad de una subestación depende de decisiones tomadas desde la etapa de diseño. Entre los aspectos que deben evaluarse se encuentran:
- Estudio de carga real considerando expansión futura.
- Coordinación selectiva de protecciones eléctricas.
- Condiciones ambientales como temperatura, polvo o humedad.
- Accesibilidad y seguridad para mantenimiento.
- Calidad de energía y comportamiento de cargas electrónicas.
Ignorar estos factores suele generar limitaciones operativas difíciles de corregir posteriormente.
Errores Comunes en Subestaciones Industriales
Durante auditorías técnicas es frecuente encontrar fallas asociadas a decisiones de ingeniería insuficientes o intervenciones sin análisis previo. Los errores más recurrentes incluyen:
- Transformadores subdimensionados.
- Protecciones sin coordinación selectiva.
- Sistemas de puesta a tierra diseñados solo para cumplimiento documental.
- Ausencia de mantenimiento preventivo.
- No considerar calidad de energía o armónicos.
Estas condiciones incrementan el riesgo operativo y reducen la vida útil del sistema eléctrico.
Puesta en Servicio y Mantenimiento de Subestaciones
La confiabilidad de una subestación no termina con su instalación. La puesta en servicio y el mantenimiento periódico son determinantes para garantizar operación segura a largo plazo. Un proceso adecuado debe incluir:
- Pruebas eléctricas y funcionales iniciales.
- Verificación de ajustes de protección.
- Inspecciones termográficas en operación.
- Programas de mantenimiento preventivo periódico.
Estas actividades permiten detectar anomalías antes de que se conviertan en fallas críticas.
Subestaciones Industriales con Enfoque Técnico
En Energecol acompañamos a la industria colombiana en el diseño, modernización, puesta en servicio y mantenimiento de subestaciones eléctricas industriales bajo criterios de seguridad, confiabilidad y cumplimiento normativo. Nuestro enfoque integra ingeniería eléctrica especializada, análisis operativo y cumplimiento RETIE, asegurando instalaciones preparadas tanto para la operación actual como para el crecimiento futuro.
Conclusión
Las subestaciones eléctricas industriales representan uno de los activos más estratégicos dentro de cualquier instalación productiva. Un diseño adecuado, alineado con el RETIE, la NTC 2050 y las condiciones reales de operación, permite garantizar continuidad energética, seguridad del personal y eficiencia operativa. Invertir en una subestación correctamente diseñada y mantenida no es un gasto técnico, sino una decisión de gestión empresarial inteligente. ¿Tu subestación está preparada para las exigencias actuales y futuras de tu operación?
En Energecol podemos ayudarte a evaluarla y optimizar su desempeño. Visítanos en www.energecol.com.co.
Preguntas Frecuentes sobre Subestaciones Industriales
¿Toda industria necesita una subestación eléctrica?
No siempre. Sin embargo, instalaciones con alta demanda energética o conexión en media tensión requieren subestaciones propias para garantizar estabilidad y capacidad operativa.
¿Cada cuánto debe realizarse mantenimiento a una subestación?
Se recomienda mantenimiento preventivo anual, acompañado de inspecciones periódicas según criticidad del proceso industrial.
¿Una subestación debe certificarse bajo RETIE?
Sí. Toda subestación nueva o modificada debe cumplir proceso de inspección y certificación RETIE antes de su energización.
